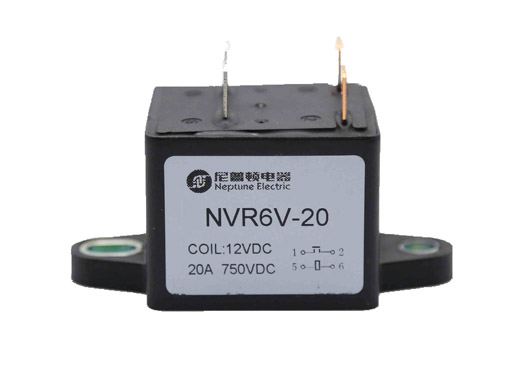

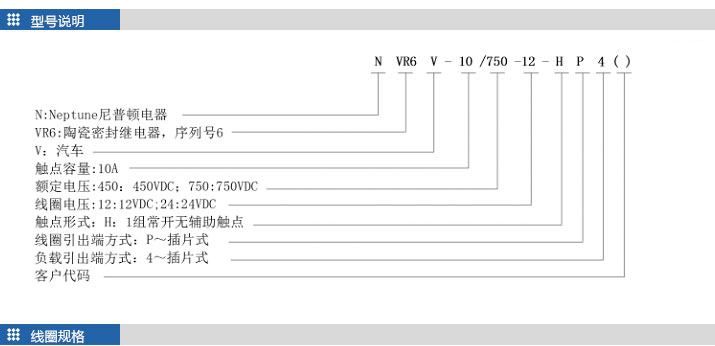

NVR6V-20 资料下载
产品特点
1. 合RoHS要求；
2. 产品触点部分密封符合IP67要求；
3. 永磁体吹弧灭弧；
4. 体积小，重量轻，安全可靠；
5. 高电压直流切断，负载及线圈连接无极性要求；
6. 继电器可按照顾客要求定做，如安装位置等；
7. 触点密封在陶瓷腔体中，并且充有冷却电弧能力较高的气体。
1. 电池充电系统；
2. 大功率直流设备；
3. 可再生能源储存；
4. 通用工业设备等场合；
5. 燃料电池&太阳能系统；
6. 新能源相关的基础设施；
7. 新能源汽车、混合动力汽车。
|
额定电压 |
吸合电压 |
释放电压 |
额定功率 |
|
VDC |
VDC |
VDC |
W |
|
12 |
≤8.4 |
≥1 |
2.6 |
|
24 |
≤16.8 |
≥2 |
2.6 |
1)吸合电压、释放电压可能会随着环境温度和使用条件而发生变化，敬请注意；
2)线圈施加电压的纹波率请保持在5%以下。
|
触点形式 |
1H |
|
接触电阻 |
≤5mΩ(6V DC/20A) |
|
额定电流 |
20A |
|
短时间通电电流 |
40A：10min |
|
80A：10s |
|
最大切换电流 |
200A(320V DC) |
|
过载切断 |
50次（60A/450V DC） |
|
介电强度 |
触点与线圈间 |
3000V AC |
|
触点间 |
|
绝缘电阻 |
触点与线圈间 |
Min：1000MΩ（1kV DC） |
|
触点间 |
|
吸合时间 |
≤30ms |
|
回跳时间 |
＜5ms |
|
释放时间 |
≤10ms |
|

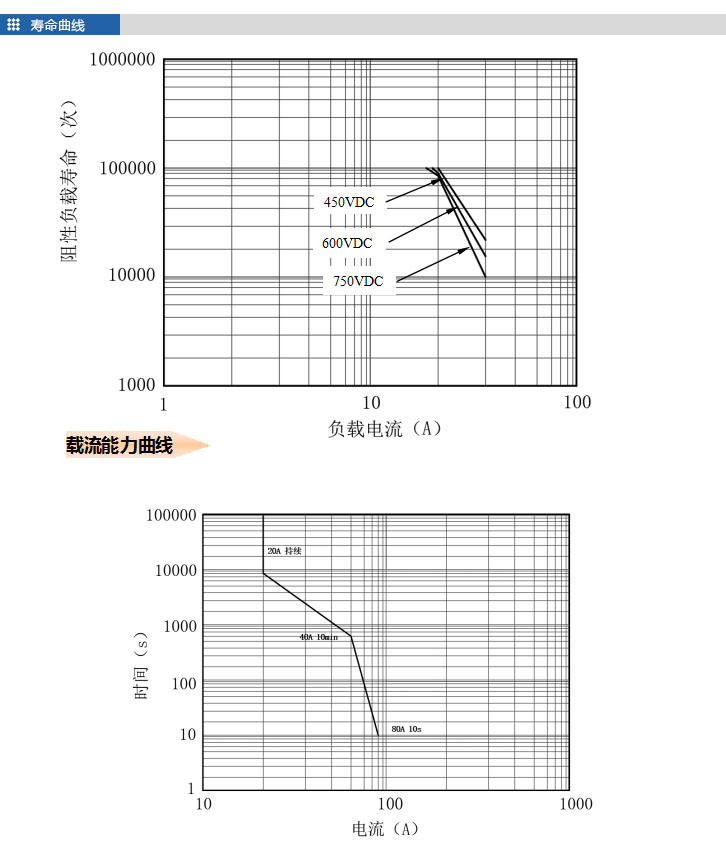

寿命 |
机械寿命 |
2×105次 |
|
电气寿命 |
450V DC |
1×105次 |
|
（阻性负载） |
750V DC |
7.5×104次 |
|
耐冲击性 |
耐功能性冲击 |
20G |
|
耐破坏性冲击 |
50G |
|
耐振性 |
耐功能性冲击 |
4G(10～500Hz) |
|
耐破坏性冲击 |
4G(10～500Hz) |
|
使用环境 |
温度 |
-40℃～+85℃ |
|
湿度 |
5%～85% RH |
|
产品重量 |
约150g |
1. 规格范围：应避免规格以上的操作使用，包括但不限于线圈额定，主触点额定以及电器寿命等的超规格使用。以避免发生异常发热现象以及烟雾，火灾等事故。
2.使用L/R>1ms的感性负载(L负载)时，推荐并联浪涌器件。如未采取措施，可能会造成电气寿命缩短、切断不良。
3. 在没有加负载的情况下动作时，接触电阻可能会上升，请注意。
4. 安装与维修：继电器安装应牢固可靠，非正常连接时，容易导致继电器过热与火灾等事故。在安装母线时，请勿向端子施加过度的负载，否则可能会造成通断性能的故障。通电时，安装、维修，故障检修前，应事先切断继电器与连接器,插座等连接部分的电源。

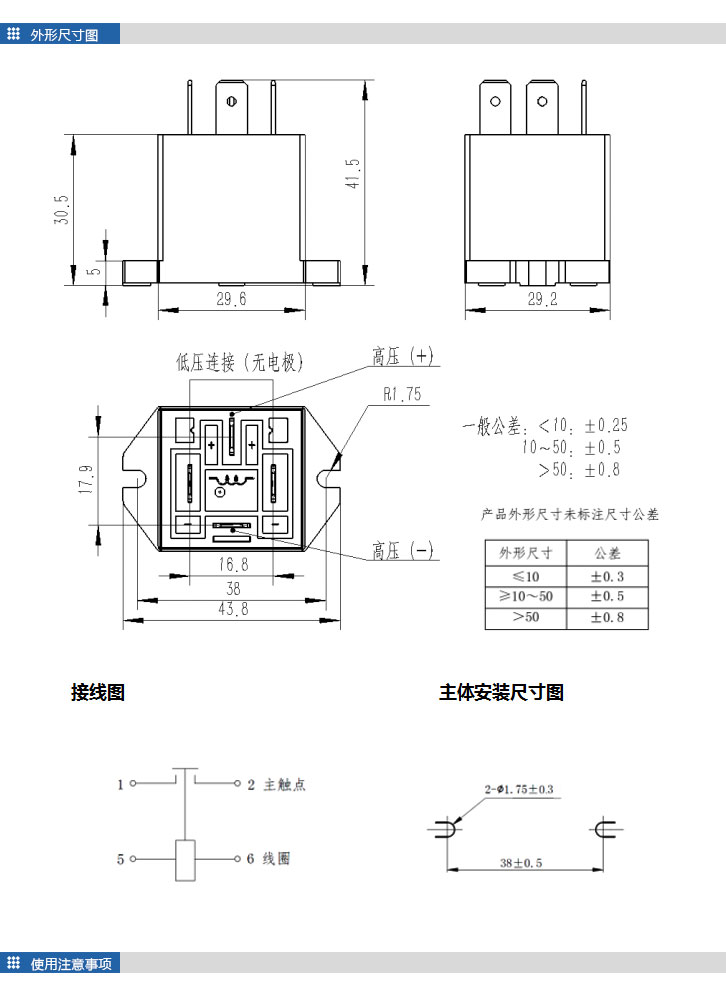

5. 触点端子的正确连接：继电器触点端有极性要求。请务必按照每个产品外壳的标示进行正确安装，将端子连接相反方向时，本说明中阐述的产品电气特性将不能获得保障。
6. 端子拧紧条件：各个部位的螺钉锁紧扭矩，请控制在下述的规定范围内。在超过范围的情况下，可能会造成破损。M3螺钉：0.8Nm~1.3m（主体安装） 。
7. 配线、母线等，请参考：20A:公称截面积4mm
2以上。
8. 继电器插片端子：板厚0.8mm，#250插片端子。
9. 严禁将产品长时间放置在超过产品温度使用范围的环境中。产品使用环境：温度-40℃ ~85℃，湿度20%~90%R.H.。
10. 线圈连接端子的正确安装：继电器线圈连接端没有极性区别要求。
11.继电器意外坠地后，请不要再使用。
（说明书参数仅供参考，若有更改恕不另行通知。产品性能数据会随客户的实际需求进行调整。)
