NVR6V-200Y 资料下载

产品特点

1. 符合RoHS要求；
2. 产品触点部分密封符合IP67要求；
3. 体积小，重量轻，安全可靠；
4. 抗磁干扰能力强，具有防爆性；
5. 继电器可按照顾客要求定做，如安装位置等；
6. 触点密封在陶瓷腔体中，并且充有冷却电弧能力较高的气体；
7. 永磁体吹弧灭弧，高电压直流切断，触点端有极性要求，线圈连接端没有极性要求。



•

1. 电池充电系统；
2. 大功率直流设备；
3. 可再生能源储存；
4. 通用工业设备等场合；
5. 燃料电池&太阳能系统；
6. 新能源相关的基础设施；
7. 新能源汽车、混合动力汽车。

1)吸合电压、释放电压可能会随着环境温度和使用条件而发生变化，敬请注意；

2)线圈施加电压的纹波率请保持在5%以下。

1.规格范围：应避免规格以上的操作使用，包括但不限于线圈额定，主触点额定以及电器寿命等的超规格使用。以避免发生异常发热现象以及烟雾，火灾等事故。
2.使用L/R>1ms的感性负载(L负载)时，推荐并联浪涌器件。如未采取措施，可能会造成电气寿命缩短、切断不良。
3. 在没有加负载的情况下动作时，接触电阻可能会上升，请注意。
4. 安装与维修：继电器安装应牢固可靠，非正常连接时，容易导致继电器过热与火灾等事故。在安装母线时，请勿向端子施加过度的负载，否则可能会造成通断性能的故障。通电时，安装、维修，故障检修前，应事先切断继电器与连接器,插座等连接部分的电源。
5.触点端子的正确连接：继电器触点端有极性要求。请务必按照每个产品外壳的标示进行正确安装，将端子连接相反方向时，本说明中阐述的产品电气特性将不能获得保障。

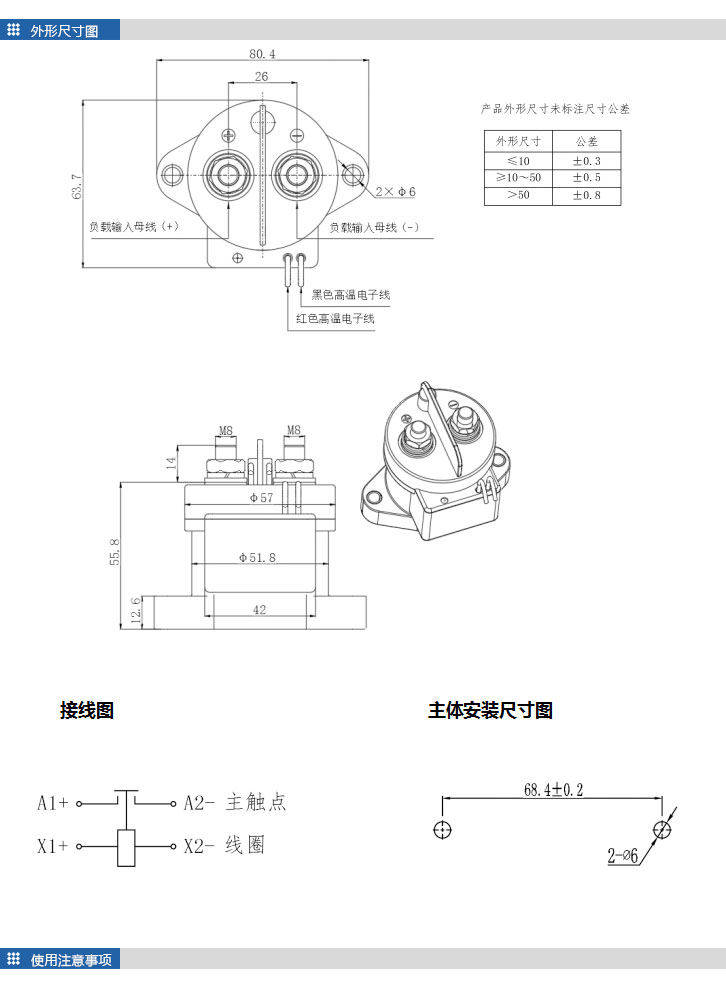

6.端子拧紧条件：各个部位的螺钉锁紧扭矩，请控制在下述的规定范围内。在超过范围的情况下，可能会造成破损。 A)M5螺钉：3Nm~4Nm（主体安装）  B) M8螺钉：10Nm~12Nm（外负载安装）
7. 配线、母线等，请参考：250A:公称截面积120mm²以上。
8.严禁将产品长时间放置在超过产品温度使用范围的环境中。产品使用环境：温度-40℃~85℃，湿度5%~85%R.H.。
9. 线圈连接端子的正确安装：继电器线圈连接端有极性区别要求。
10 继电器意外坠地后，请不要再使用。
（说明书参数仅供参考，若有更改恕不另行通知。产品性能数据会随客户的实际需求进行调整。)
