额定电压	吸合电压	释放电压	启动功率	保持功率
VDC	VDC	VDC	W	W
12	≤8.4	≥1	45	4
24	≤16.8	≥2

1)吸合电压、释放电压可能会随着环境温度和使用条件而发生变化，敬请注意；
2)线圈施加电压的纹波率请保持在5%以下。

触点形式		1H
接触电阻		≤3mΩ(6V DC/20A)
额定电流		300A

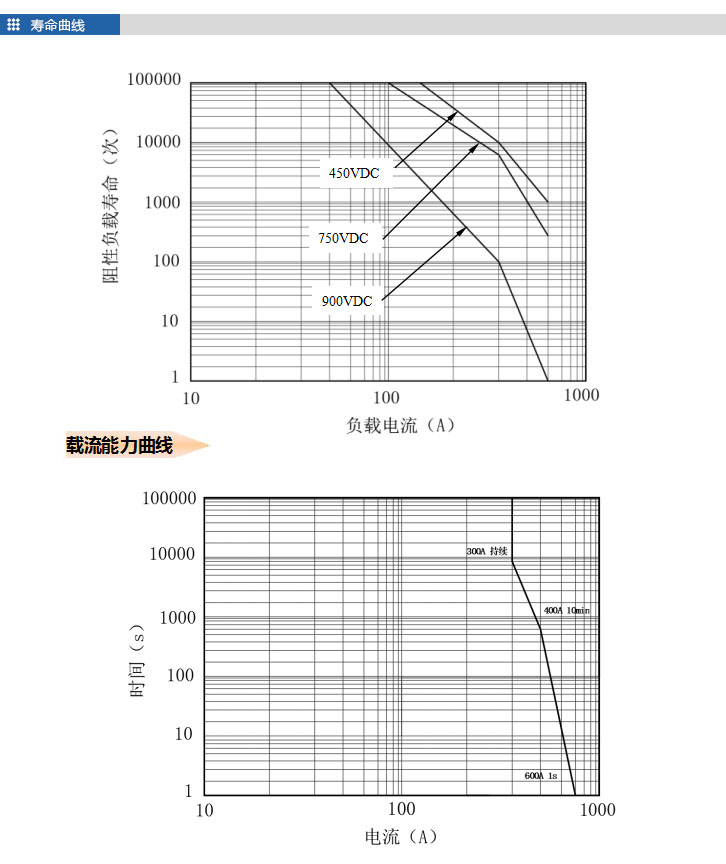

短时间通电电流		400A：10min
		600A： 1s
最大切换电流		2500A(320V DC)
过载切断		300次（600A/750V DC）
反向切断		100次（300A/400V DC）
介电强度	触点与线圈间	3000V AC
	触点间
绝缘电阻	触点与线圈间	Min：1000MΩ（1kV DC）
	触点间
吸合时间		≤30ms
回跳时间		＜5ms

寿命	机械寿命		2×105次
	电气寿命	450V DC	1×104次
	（阻性负载）	750V DC	6×103次
耐冲击性	耐功能性冲击		20G
	耐破坏性冲击		50G
耐振性	耐功能性冲击		4G(10～500Hz)
	耐破坏性冲击		4G(10～500Hz)
使用环境	温度		-40℃～+85℃
	湿度		5%～85% R.H.
产品重量			约800g

1. 规格范围：应避免规格以上的操作使用，包括但不限于线圈额定，主触点额定以及电器寿命等的超规格使用。以避免发生异常发热现象以及烟雾，火灾等事故。
2. 使用L/R>1ms的感性负载(L负载)时，推荐并联浪涌器件。如未采取措施，可能会造成电气寿命缩短、切断不良。
3.在没有加负载的情况下动作时，接触电阻可能会上升，请注意。
4. 安装与维修：继电器安装应牢固可靠，非正常连接时，容易导致继电器过热与火灾等事故。在安装母线时，请勿向端子施加过度的负载，否则可能会造成通断性能的故障。通电时，安装、维修，故障检修前，应事先切断继电器与连接器,插座等连接部分的电源。

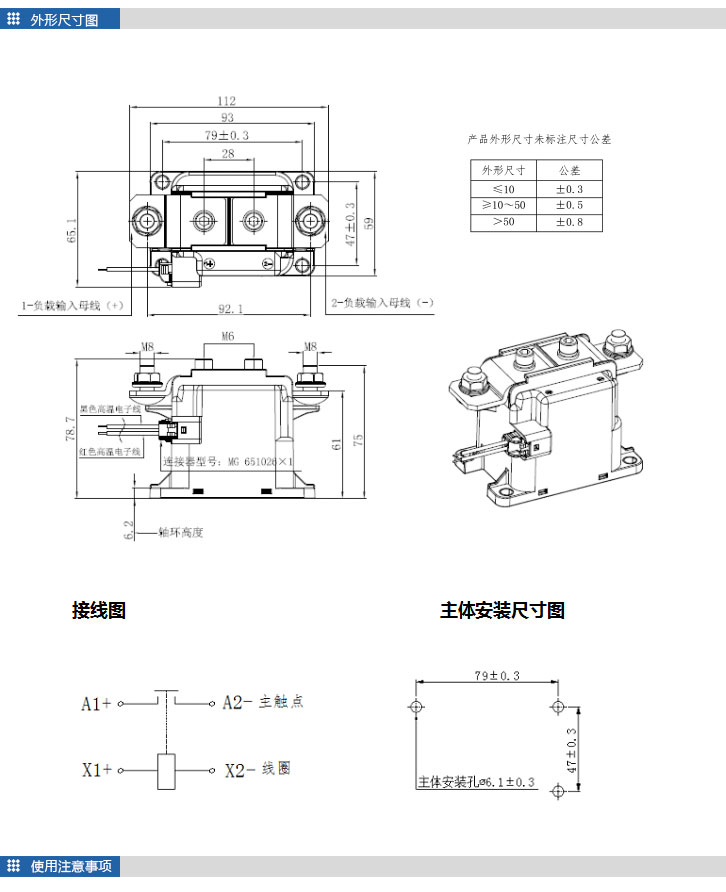

5.触点端子的正确连接：继电器触点端有极性要求。请务必按照每个产品外壳的标示进行正确安装，将端子连接相反方向时，本说明中阐述的产品电气特性将不能获得保障。
6. 端子拧紧条件：各个部位的螺钉锁紧扭矩，请控制在下述的规定范围内。在超过范围的情况下，可能会造成破损。M5螺钉：3Nm~4Nm（主体安装）；M6螺钉：6Nm~8Nm（输出端安装）；M8螺母：10Nm~12Nm（外负载安装）。
7.配线、母线等，请参考：300A:公称截面积185mm²以上。
8. 严禁将产品长时间放置在超过产品温度使用范围的环境中。产品使用环境：温度-40℃~85℃，湿度5%~85%R.H.。
9. 线圈连接端子的正确安装：继电器线圈连接端有极性区别要求。
10. 请通过快速上升沿对线圈进行驱动，在接通ON信号后约0.1s进行线圈电流的自动切换，不满0.1s的重复OFF操作会引起继电器故障，敬请注意。
11.继电器意外坠地后，请不要再使用。
（说明书参数仅供参考，若有更改恕不另行通知。产品性能数据会随客户的实际需求进行调整。)
